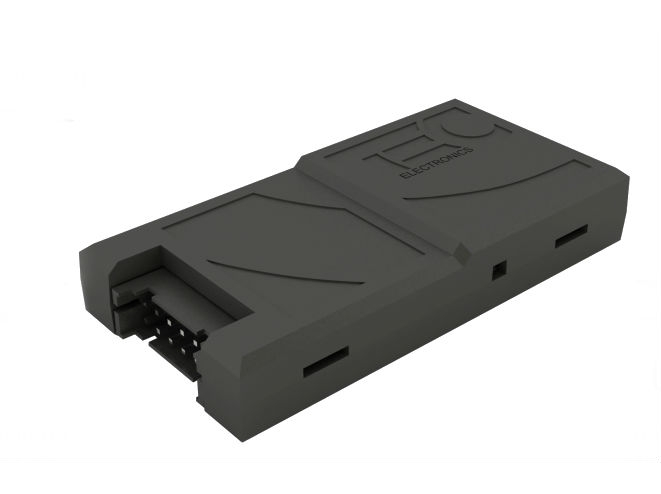

Адаптер CAN-шины Magnum CANTEC-2XL
1692
грнCANTEC-2XL — универсальный адаптер (далее – модуль), предназначенный для подключения стороннего оборудования различного назначения к СAN-шине автомобиля.
-
В Киеве:
- Самовывоз метро Дорогожичи
ул. Ильенко 46 (Мельникова) — забрать - уточняйте у менеджера - Курьером — доставим по адресу - уточняйте у менеджера
- Новой Почтой — отправим заказ - уточняйте у менеджера
- Самовывоз метро Дорогожичи
-
Варианты Оплаты:
- Наличными;
- Безналичная оплата;
- Предоплата (до 5% скидка);
- Оплата частями до 5 платежей (ПриватБанк)
- Мгновенная рассрочка до 25 платежей (ПриватБанк)
-
Возврат:
- Обмен/возврат товара в течении 14 дней.
CANTEC-2XL — универсальный адаптер (далее – модуль), предназначенный для подключения стороннего оборудования различного назначения к СAN-шине автомобиля.
Информационный обмен между модулем и оборудованием осуществляется через локальную цифровую последовательную шину UART по протоколу T-BUS, разработанному компанией «ТЭК электроникс».
Для настройки модуля используется кнопка программирования (КП), светодиодный индикатор (СИД), а также micro-USB-разъем, расположенные в корпусе модуля.
Веб-приложение Integrator (см. сайт www.tec-integrator.com) поможет получить всю необходимую информацию о подключении модуля к конкретному автомобилю и о перечне автомобилей, для которых предназначен модуль, а также информацию об особенностях его функционирования.
4
| Электрические характеристики модуля | |
| Напряжение питания модуля | |
| Питание модуля должно осуществляться от бортовой сети автомобиля без использования дополнителных стабилизаторов напряжения и тока | |
| Рабочее напряжение питания в диапазоне, В | 9 ... 15 |
| Потребляемый ток, мА (если нет нагрузки на дополнит. выходах) | |
| При пиковых нагрузках, не более мА | 100 |
| В рабочем режиме , не более мА | 50 |
В режиме “сна”, не более мА (в пассивном состоянии внешних цифровых входов и выходов) | 7 |
| Электрические характеристики линии данных UART | |
| Для входа RX | |
| Уровень лог «0» (доминантное состояние), В | 0 ... 1,4 |
| Уровень лог «1» (рецессивное состояние), В | 1,6 ... Uпит |
Ток в цепи RX, мА (в доминантном состоянии при напряжении 0 В) | 1,3 |
| Для выхода TX | |
| Уровень лог. «0» (доминантное состояние), В | |
| При токе нагрузки 1 мА | 0,2 |
| При токе нагрузки 10 мА | 0,7 |
| Макс. ток нагрузки (ограничен встроенной защитой), мА | 50 |
| Уровень лог. «1» (рецессивное состояние), В | 5 |
| Уровень лог «1» формируется встроенной «подтяжкой» через диод и резистор 2,4 кОм к цепи 3,3 В. Для повышения уровня лог. «1» до необходимого уровня (5 В и выше) нужно «подтя- нуть» эту цепь до необходимого уровня через резистор в каскаде RX абонента | |
| Электрические характеристики внешних цифровых выходов | |
| Выходы выполнены по схеме с открытым коллектором (отсутствует подтягивающий резистор) без защиты от короткого замыкания. | |
| Максимальный ток нагрузки, мА | 150 |
| Напряжение на отриц. выходе при макс. нагрузке, не более В | 0,8 |
| Напряжение на полож. выходе при макс. нагрузке, не менее В | Uпит ... 1,5 |
| Электрические характеристики внешних цифровых входов | |
| Напряжение лог. «0» для отриц. входов, В | 0 ... 3 |
| Напряжение лог. «0» для полож. входов, В | 0 ... 6 |
| Напряжение лог. «1» для отриц. входов, В | 3,5 ... Uпит |
| Напряжение лог. «1» для полож. входов, В | 6,5 ... Uпит |
| Ток в цепи отриц. входа при Uвх=0 В, мА | 0,7 |
| Технические данные и условия эксплуатации | |
| Напряжение питания, В | 9 ... 15 |
| Максимальный ток потребления в рабочем режиме, мА | 470 |
| Максимальный ток потребления в дежурном режиме, мА | 7 |
| Температура эксплуатации, °C | -40 ... +85 |
| Температура хранения, °C | -40 ... +85 |
| Максимальная относительная влажность воздуха, % | 95 |
| Комплектность | |
| Центральный блок | 1 |
| Жгут проводов с разъемом | 1 |
| Техническое описание | 1 |
| Упаковка | 1 |
- Китай
- 12 месяцев
